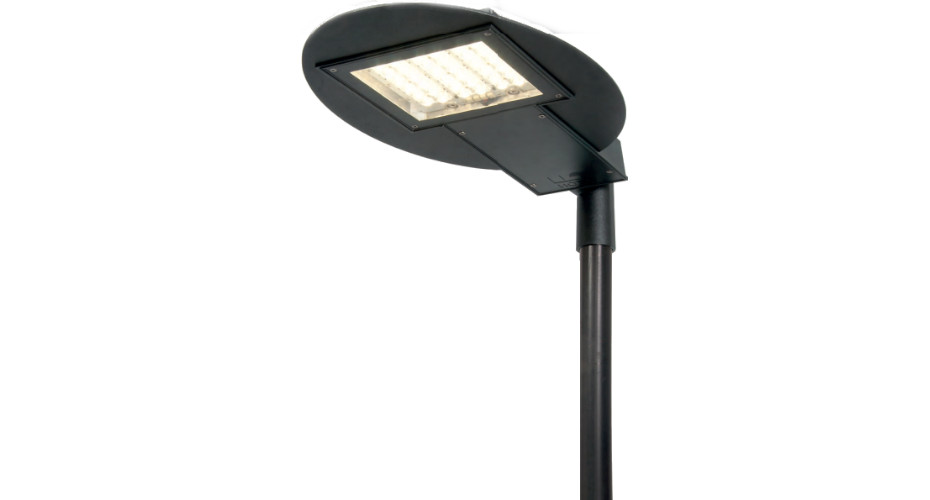

DIE STREETFLEX®
UNTER DEN LED-AUSSENLEUCHTEN

Flexibel in Form, Farbe und Funktion – STREETFLEX®, die LED-Leuchte für Ihre Umgebung.
Die Streetflex® ist eine äußerst zuverlässige technische Leuchte, die die Anforderungen zahlreicher Beleuchtungsaufgaben und zugleich höchste Anforderungen an Design erfüllt. Das technische Herz der Leuchte befindet sich in einem Gehäuse mit geometrisch klarer Form - dem Grundelement.

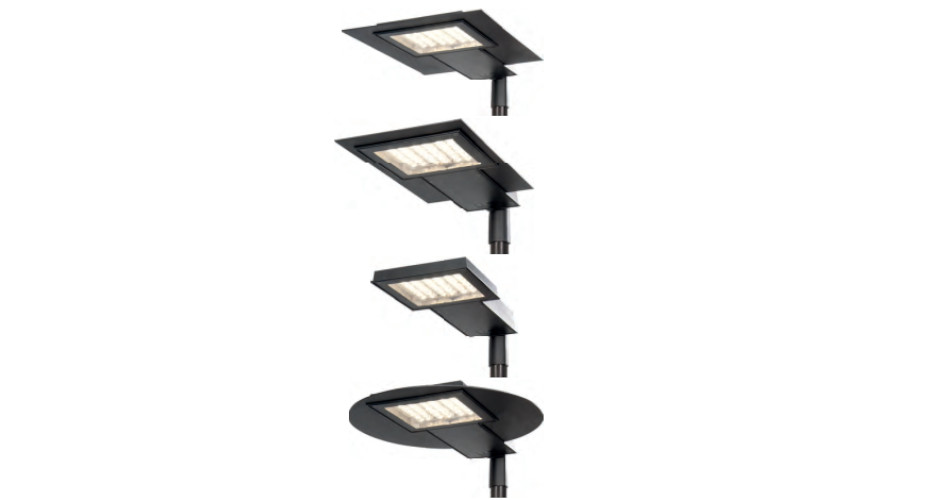

Ein Designteil, was zu einer optimalen Wärmeabfuhr beiträgt, kann dem Kundenwunsch entsprechend gestaltet werden und fügt sich so in die Umgebung ein

Leuchtentyp

· LED-Auf- und Ansatzleuchte für Masthöhe und Straßenbreite bis 10 m

· Schutzart IP66, Schutzklasse I oder II

· Einsatzgebiete: Anliegerstraßen, verkehrsberuhigte Straßen, Sammelstraßen, Fußgängerzonen, Wege in Park- und Grünanlagen, Parkplätze

· Temperaturbereich: ta -40°C bis +35°C

Lichttechnik

· Effektive LED-Linsenkombination, wahlweise einsetzbare Linsenoptik, flexibel in der Abstrahlcharakteristik für
  Straßen- und Platzbeleuchtungen
· LED-Lebensdauer: >100.000 h (L80/B10), Ausfallsicherheit durch LED-Bypass
· Farbtemperaturen*: 5000 K (CW), 4000 K (NW), 3000 K (WW), andere Farbtemperaturen auf Anfrage
· Farbwiedergabeindex: Ra >70, Ra >80 auf Anfrage)
· Dimmung durch Reduktion der Leistung aller LED, keine Teilabschaltung
· Lichtemission 0% im oberen Halbraum bei 0° Neigung

Elektronisches LED-Betriebsgerät

· mit thermischer Überwachung des LED-Moduls und Stromrückregelung

· Zulässige Betriebsspannung:  220 - 240 V AC, 50/60 Hz

· Powerfaktor:  typ. >0,95

· Konstantstrombetrieb, LED-Betriebsstrom gemäß Lichtleistung   werkseitig festgelegt

· Steuerader für Halbnachtschaltung, DALI-Schnittstelle

· Stoßspannungsfestigkeit > 4 kV L/N-GND, bis 10 kV optional auf Anfrage

· Lebensdauer > 85.000 h (< B10)

Lichtmanagement

· Nachtabsenkung über Steuerader zwischen 10% und 90% werksseitig festlegbar

· Autonomes Dimmen mit fünf unabhängigen Dimmstufen zwischen 10...100%

· Lichtstromnachführung (CLO), werkseitig programmierbar

· Alle Funktionen individuell programmier- und updatebar über DALI-Schnittstelle

Gehäuse

· Robustes Gehäuse aus Aluminiumdruckguss, wahlweise mit zusätzlichen Designteil nach Kundenwunsch,   Designteil standardmäßig montiert ab 50 W Systemleistung

· Klare Abdeckung aus hochtransparentem PMMA

· Keine obenliegenden Kühlrippen, Oberseite gewölbt zur Selbstreinigung

· Hochwetterfeste Pulverbeschichtung in RAL 9006 oder DB 703, Sonderlackierung auf Anfrage

· Integriertes Druckausgleichsventil, optimales thermisches Management durch getrennte Module für LED-Leuchtmittel und   Betriebsgerät, jeweils separat wechselbar

Abmessungen

Länge:	560 mm (ohne Designteil)
Höhe :	65 mm
Breite:	250 mm (ohne Designteil)
Gewicht:	6,5 kg
Windangriffsfläche:	0,034 m²

Elektrischer Anschluss

· Anschlussklemme bis 2,5 mm²

· DALI-Anschlussklemme bis 2,5 mm²

· Kabelverschraubung als Zugentlastung, passend für Kabeldurchmesser von 6 bis 12 mm

Montage

Befestigungselemente sind in den folgenden Varianten erhältlich:

· Variabler Mastadapter mit verstellbarem Neigungswinkel, 5°-Schritte, Zopfmaße 48/60/76 mm

· Anstellwinkel für Mastaufsatz: +15°/-5°

· Anstellwinkel für Mastansatz: +5°/-15°

· Weitere Hinweise siehe Betriebs-/ Montageanweisung!

Approbation

Prüfzeichen Leuchte:

· ENEC 10, VDE, VDE EMV (in Vorbereitung)

Prüfzeichen LED-Betriebsgerät:

· ENEC 10, VDE, VDE EMV

LED-System**

Streetflex Typ 1

LED-Strom	Anzahl LED	Systemleistung bei 30% Betrieb	Systemleistung bei 50% Betrieb	Systemleistung bei 70% Betrieb	Systemleistung bei 100% Betrieb	Leuchtenlichtstrom WW/NW/CW
200 mA	20	8 W	10 W	13 W	16 W	1.650 lm
250 mA	20	9 W	12 W	15 W	19 W	2.000 lm
300 mA	20	10 W	13 W	17 W	21 W	2.400 lm
350 mA	20	11 W	15 W	19 W	24 W	2.800 lm
400 mA	20	12 W	16 W	21 W	27 W	3.100 lm
450 mA	20	13 W	18 W	23 W	30 W	3.450 lm
500 mA	20	13 W	19 W	25 W	33 W	3.800 lm

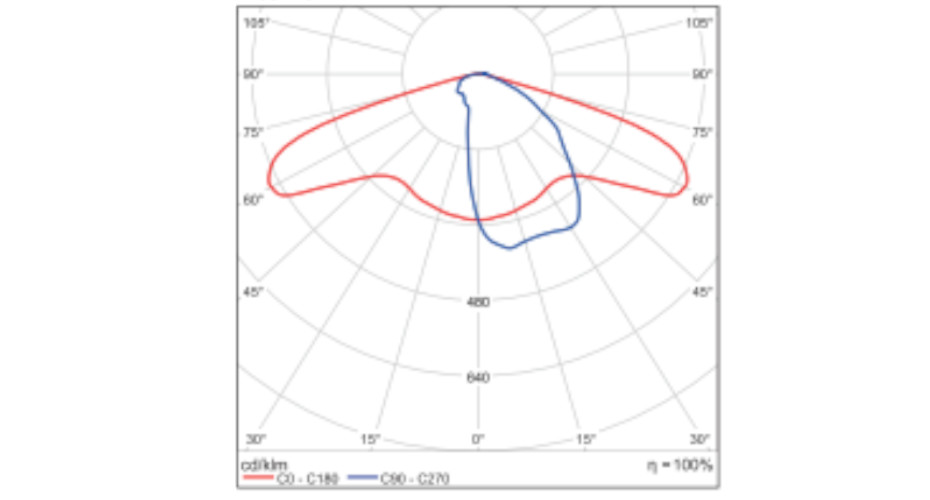

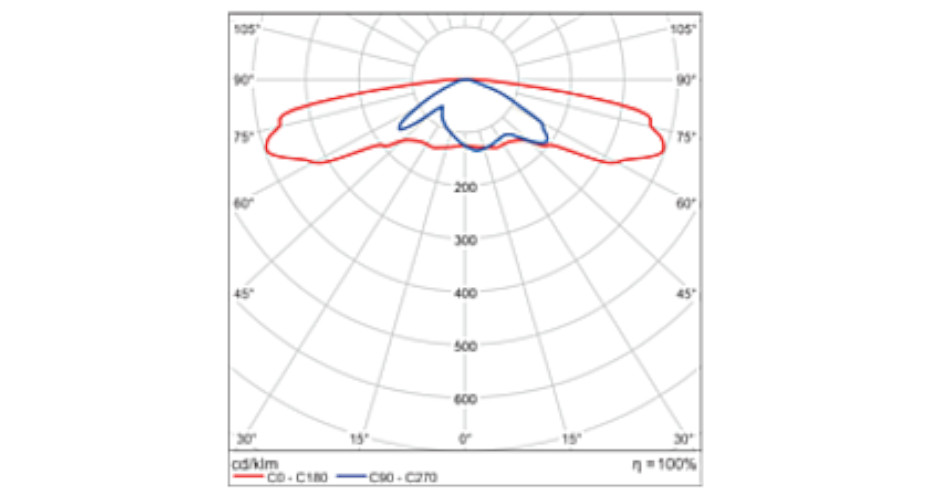

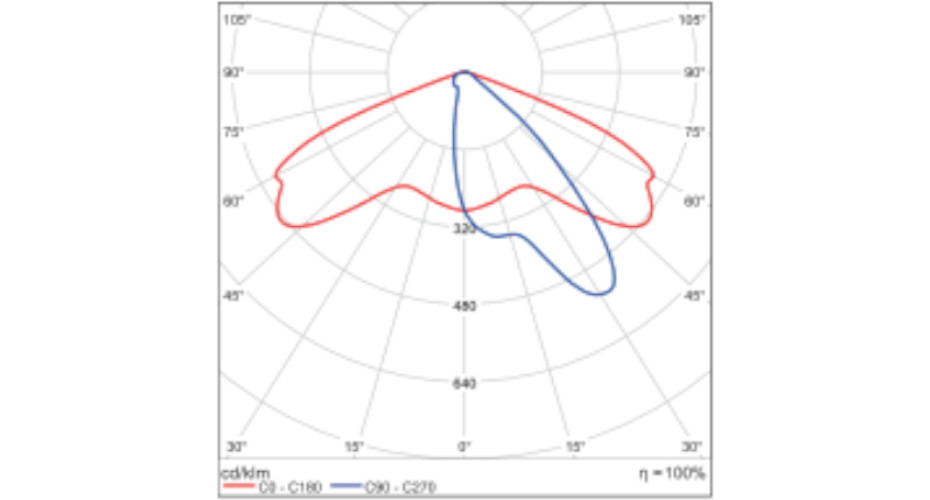

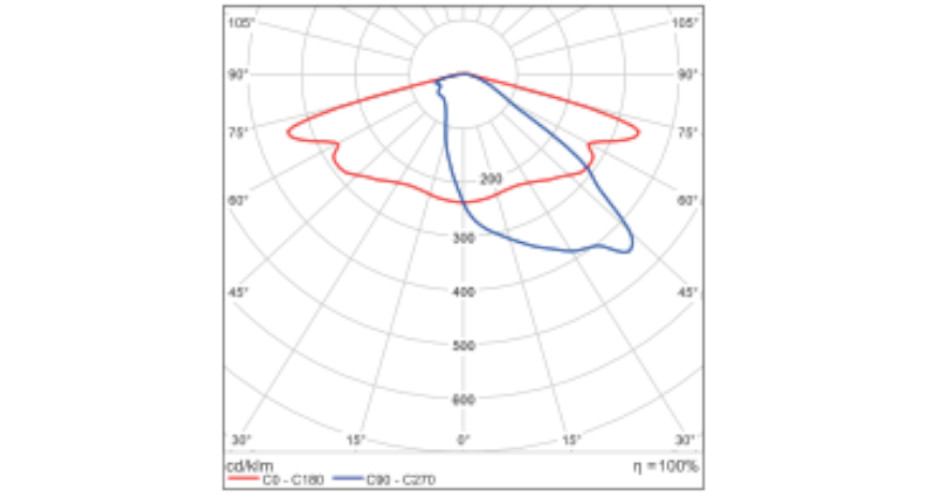

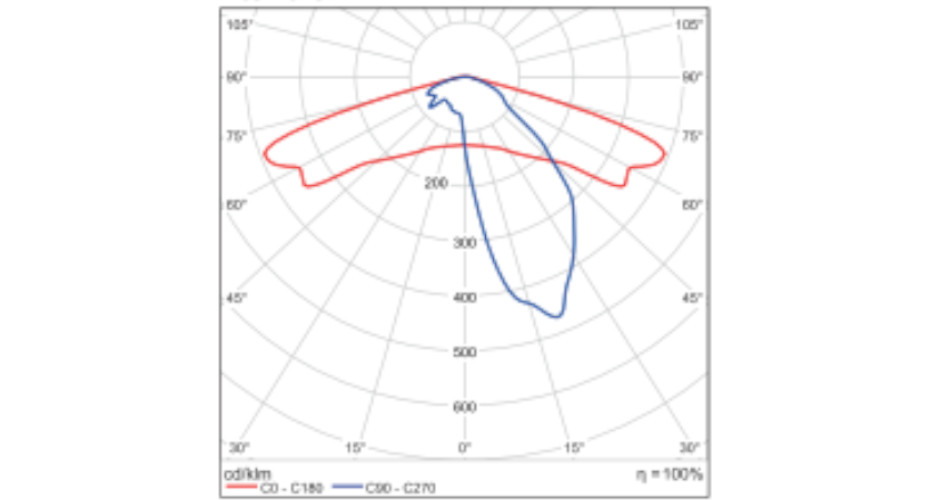

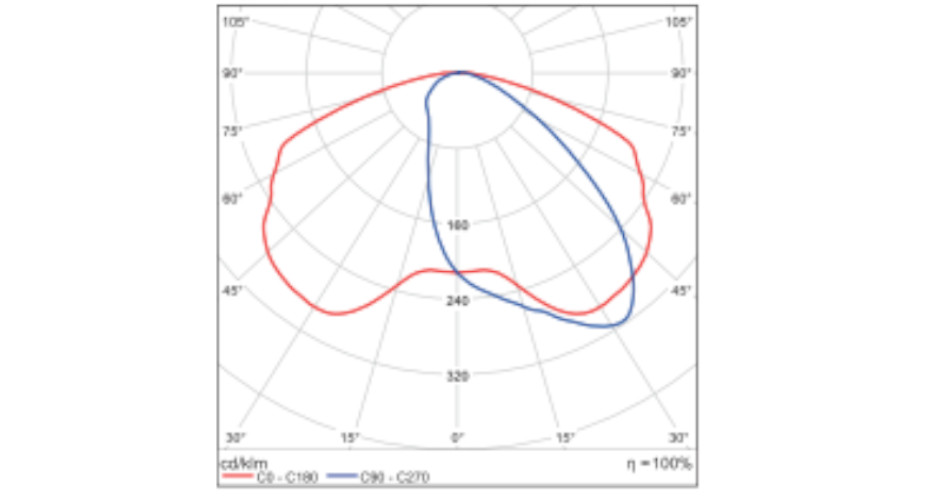

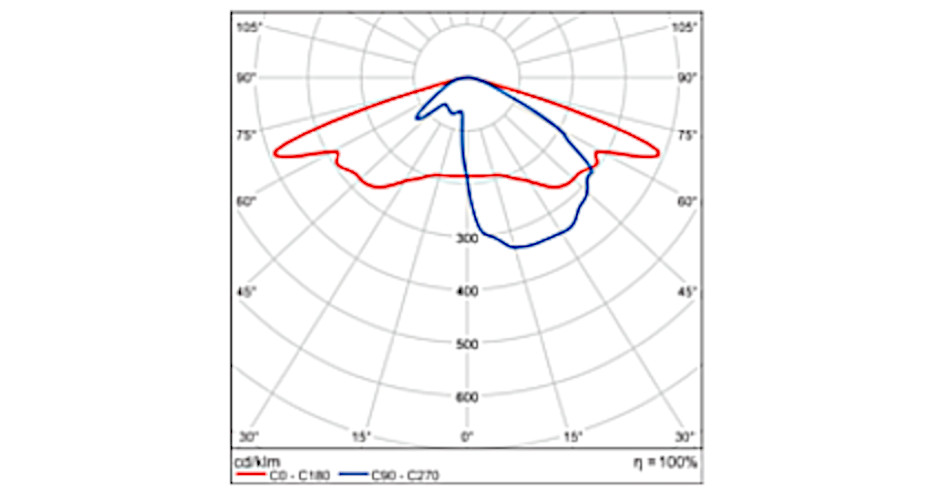

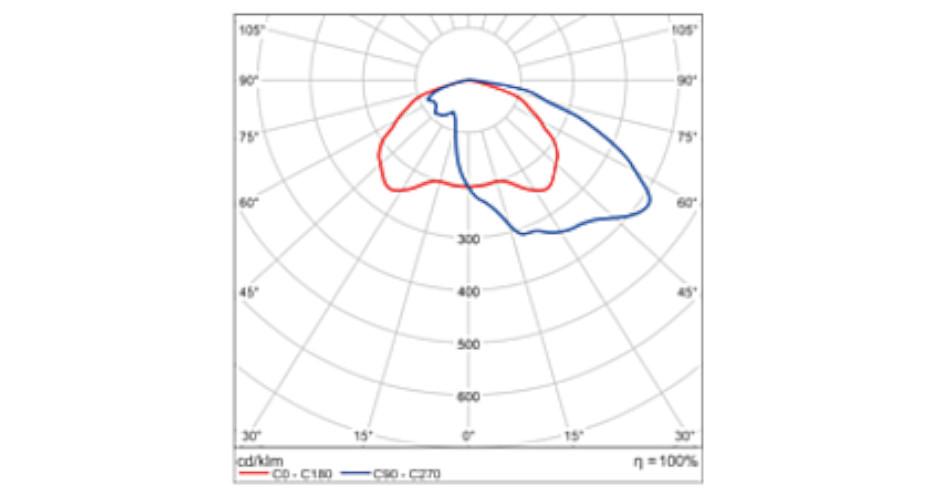

Lichtverteilung
