Dekorative Leuchte TML-363

  • dekorative Leuchte TML-363

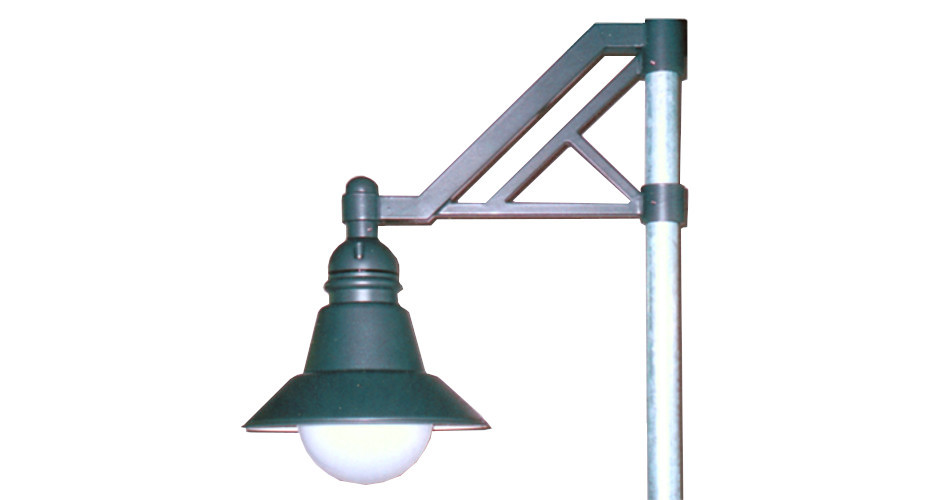

    Leuchte TML-363


Dekorative Ansatzleuchte mit Mastausleger für die Beleuchtung des Straßenraumes, für Park– und Grünanlagen.
Diese Leuchte ist für den Einsatz mit Aufsatzauslegern und Wandarmen vorgesehen.

Die freie Farbauswahl gestattet einen umfangreichen Gestaltungsspielraum für eine Vielzahl von Anwendungsfällen.

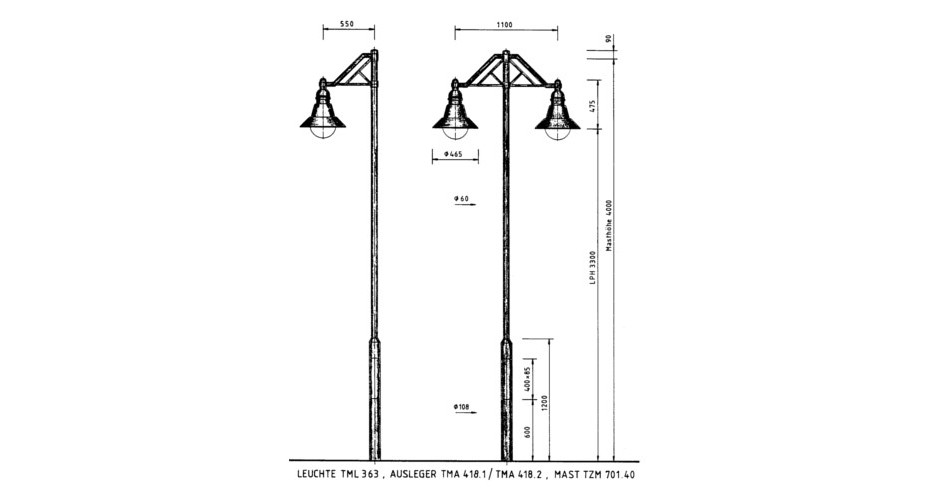

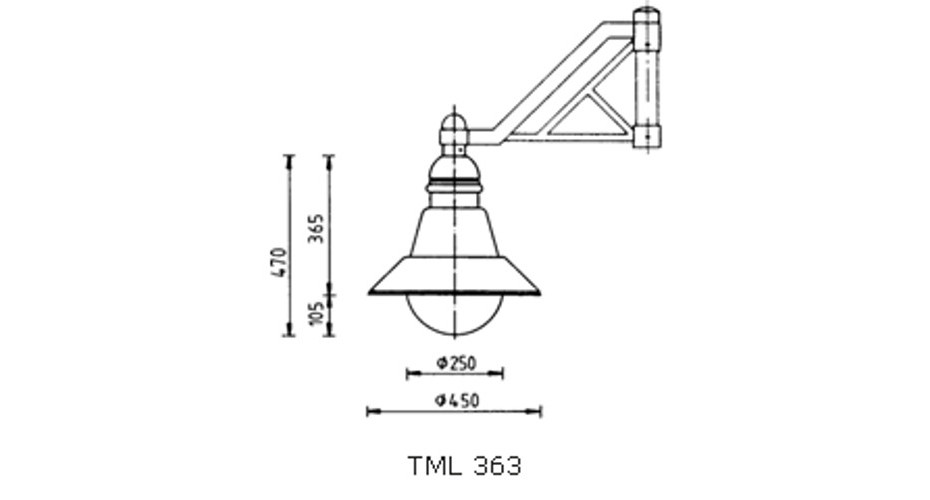

  • dekorative Leuchte TML-363 zeichnung

    Bemaßung TML-363


  • dekorative Leuchte TML-363 zeichnung

    Bemaßung TML-363



Einsatzbereiche:
· Ortsfeste Beleuchtung von Wohn-, Anlieger- und Einkaufsstraßen
· Park- und Grünanlagen
· repräsentative Plätze
· Fußgängerzonen
· Promenaden
· Park- und Marktplätze


Lichtpunkthöhe:
· 3,0 m bis 4,5 m,
· Zur hängenden Montage an Aufsatz und Ansatzauslegern, sowie Bogenmasten aus Stahl.


Leuchtengehäuse:
· Al-Blech/Al-Guß, pulverbeschichtet bzw. lackiert
· RAL-Ton nach Wahl
· Innenliegend symmetrischer Spiegelreflektor


Glocke:
· PMMA oder PC (Aufpreis)
· opal oder klar
· Ø 250 mm
· Bajonettverschluß


Elektrische Installation:
· Steckbarer Elektroblock
· LED,
· NAH 50 W - 150 W
· Kompaktleuchtstoffmittel
· Schutzklasse I
· Schutzart IP 44



Alle Verbindungselemente aus nichtrostendem Stahl.

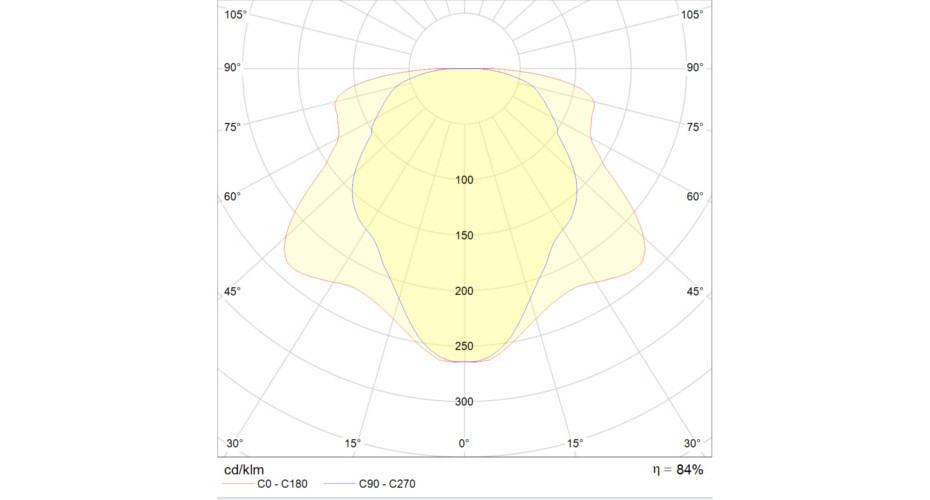

  • Polardiagramm
    Lichtquelle: HSE-E 70W

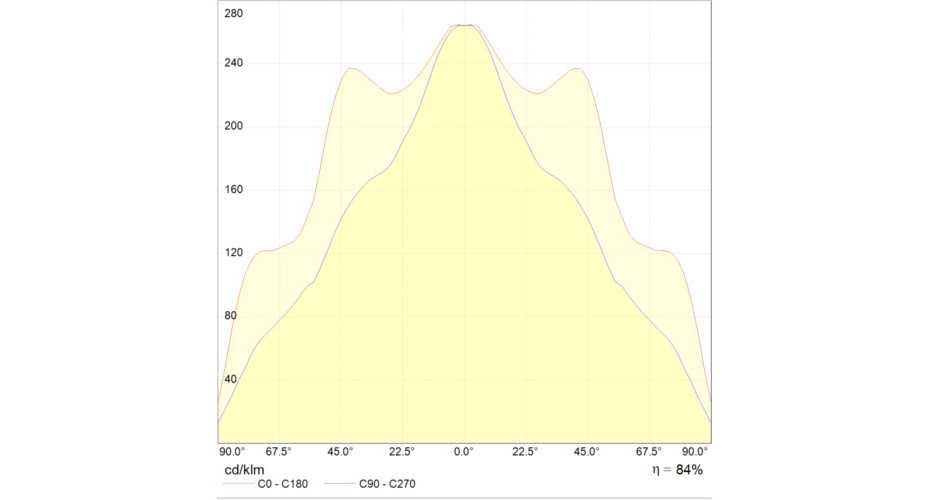

  • Kartesisches Diagramm
    Lichtquelle: HSE-E 70W


  • Kegel Diagramm:
    Lichtquelle: HSE-E 70W

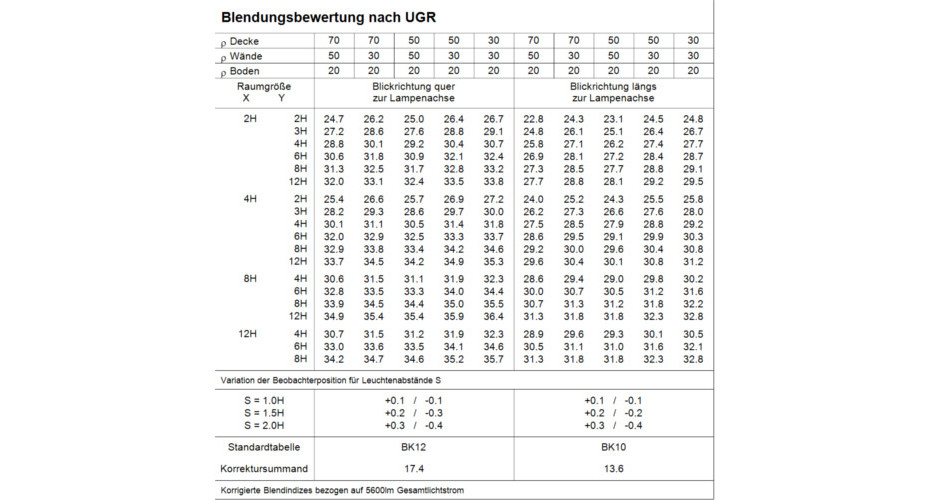

  • UGR-Tabelle:
    Lichtquelle: HSE-E 70W

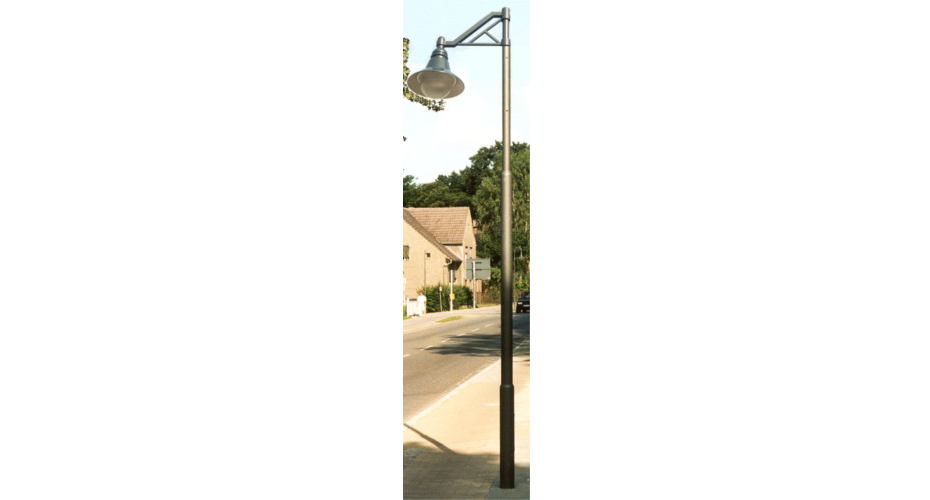

  • Leuchte TML-363 Beispiel

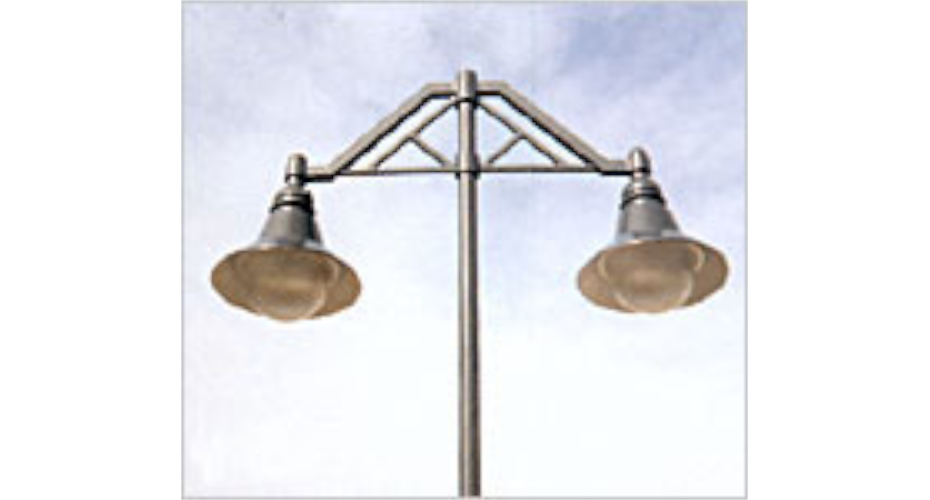

  • Leuchte TML-363 Beispiel
