Dekorative Leuchte TML-340

  • dekorative Leuchte TML-340

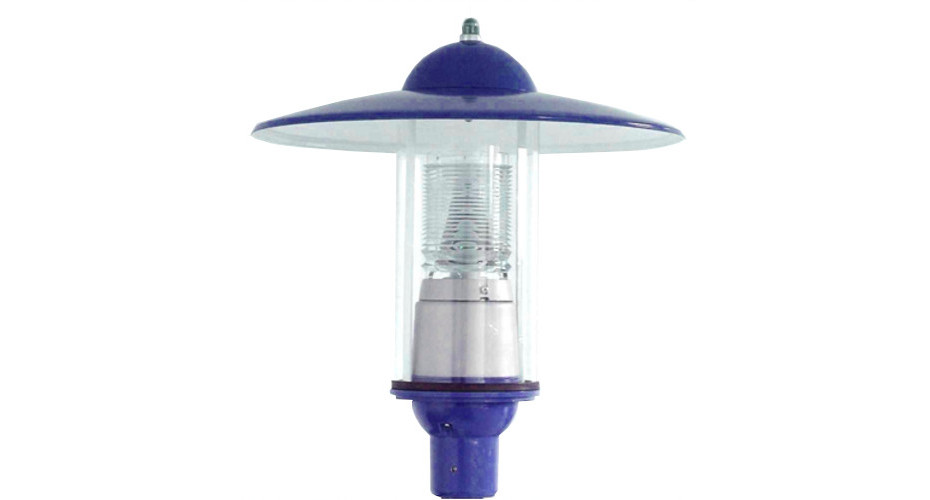

    Leuchte TML-340


Dekorative Aufsatzleuchte für die Beleuchtung des Straßenraumes, für Park– und Grünanlagen.

Diese besonders schlichte Form gestattet eine Vielzahl von Einsatzmöglichkeiten. Zur Lichtlenkung und Blendungsbegrenzung ist der Einsatz eines Prismenrefraktors empfehlenswert.

Diese Leuchte eignet sich für Lichtpunkthöhen von 3,0 bis 4,5 m . Die freie Farbauswahl gestattet einen umfangreichen Gestaltungsspielraum für eine Vielzahl von Anwendungsfällen.
  • Moderne leuchte TML-340 zeichnung

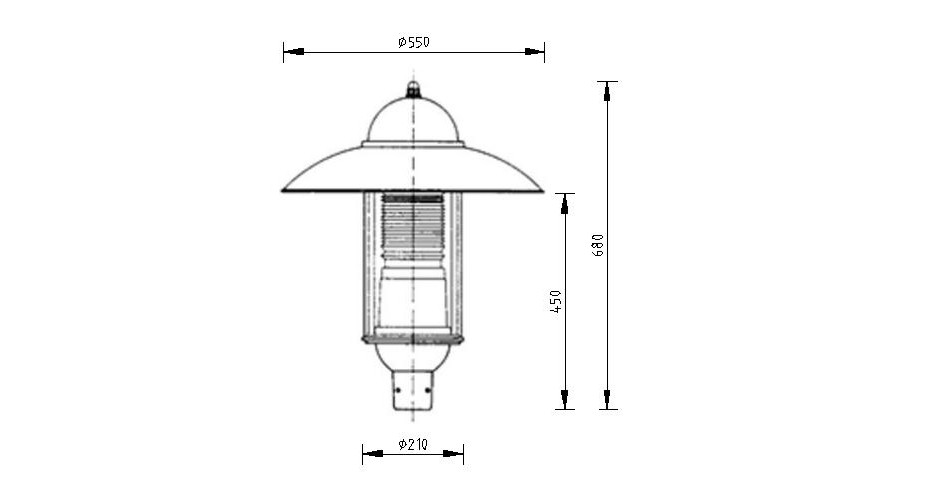

    Bemaßung TML-340


  • Moderne leuchte TML-340 zeichnung

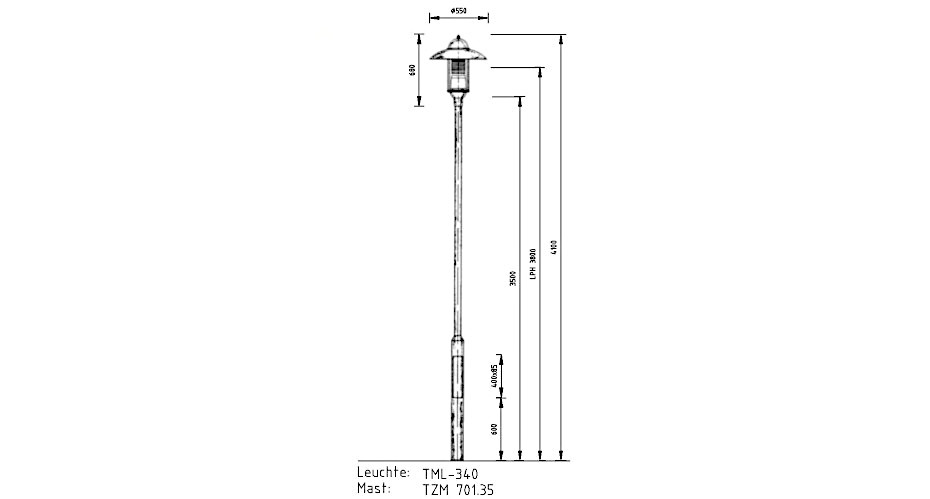

    Bemaßung TML-340 auf Mast TZM-701.35



Einsatzbereiche:
· Ortsfeste Beleuchtung von Wohn-, Anlieger- und Einkaufsstraßen
· Park- und Grünanlagen
· repräsentative Plätze
· Fußgängerzonen
· Promenaden
· Park- und Marktplätze

Lichtpunkthöhe: 3,0 bis 4,5 m

Leuchtengehäuse:
· Al-Blech/Al-Guß, pulverbeschichtet bzw. lackiert
· RAL-Ton nach Wahl
· Dachteil werkzeuglos entfernbar
· Auf Anfrage Blendungsbegrenzung durch innenliegende Lamellen, Abschirmring oder Prismenrefraktor (siehe Darstellung)

Zylinder: PMMA oder PC (Aufpreis) opal oder klar.

Elektrische Installation:
· LED, NAH 50 - 70 W
· Kompaktleuchtstoffmittel
· Schutzklasse I
· Schutzart IP 44


Alle Verbindungselemente aus nichtrostendem Stahl.

  • Polardiagramm
    Lichtquelle: HSE 50 W


  • Kartesisches Diagramm
    Lichtquelle: HSE 50 Watt


  • Kegeldiagramm
    Lichtquelle: HSE 50 W


  • URG-Tabelle
    Lichtquelle: HSE 50 Watt

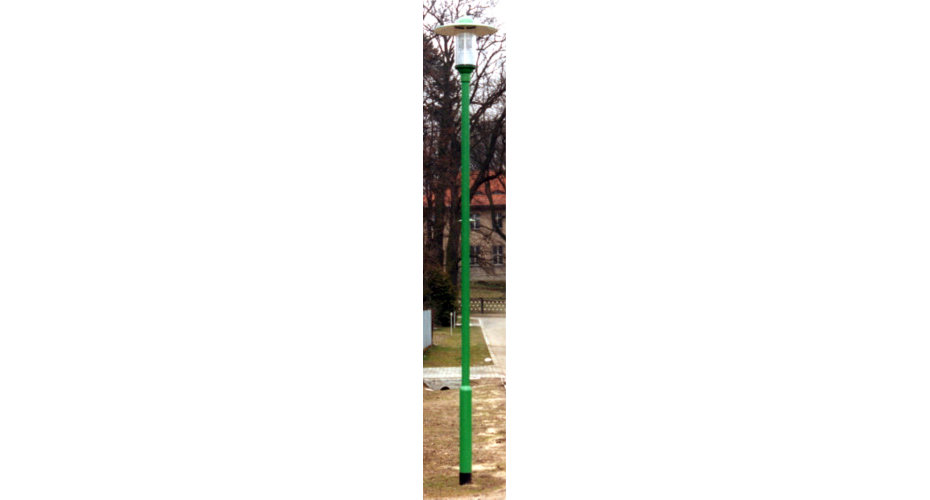

  • Leuchte TML-340 Beispiel
